疏水自動加壓器(疏水自動泵)是一種新型凝結水輸送裝置,結構簡單,不用電機作動力,自動啟停,運行可靠,使用維修方便。與常規以水泵為動力的凝結水回收裝置相比運行費用低,具有較好的節能效果。

選用方法:

1、疏水自動加壓器的加壓汽(氣)體zui大壓力≤1.0 MPa,若壓力超過1.0 MPa,應設減壓裝置。疏水自動加壓器zui佳工作壓力0.3~0.6MPa。

2、加壓蒸汽壓力:P1≥P2+0.1 MPa 式中,P1——加壓蒸汽壓力 MPa,P2——排出口壓力 MPa。

3、排出口壓力:P2=0.01(H+h)+Px MPa 式中,H——疏水自動加壓器后管道zui高高度(m)、h——疏水自動加壓器后管道阻力(mH2O)P x——儲存輸送回凝結水末端設備(回水箱、給水箱、除氧水箱)的壓力MPa。式中,h值可由設計決定,也可參考下式計算:h=1.4RL。式中,R為比摩阻,L為管長(m),1.4為局部

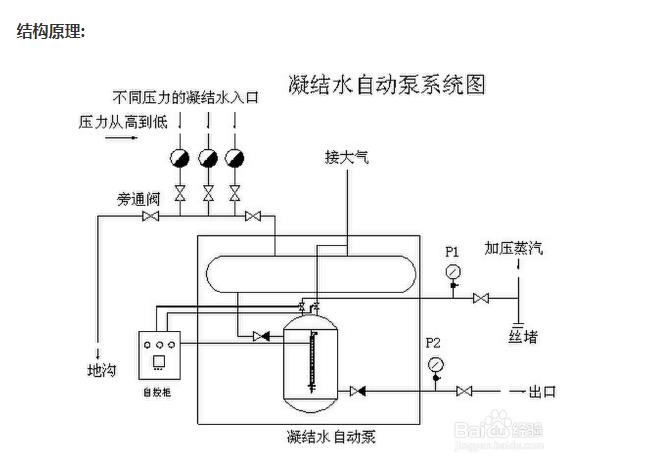

疏水自動加壓器由水室、加壓室、控制管及控制系統組成。水室:用于汽水分離和儲存一部分凝結水,并將凝結水輸送給加壓室。加壓室:當加壓室裝滿凝結水時,在蒸汽或壓縮空氣作用下將其加壓輸出。控制管:側裝液位控制顯示器。當液位達到控制器高點時,進氣口打開,隨后排氣口關閉,加壓氣體進入加壓室,凝結水通過止回閥受壓排出;當液位達到控制器低點時,進氣口關閉,隨后排氣口打開,加壓氣體被隔斷,同時加壓室內余氣排出,凝結水受重力作用,從水箱通過止回閥進入加壓室。控制系統:自動控制、自動運行、無人值守。

性能及特點

1、疏水自動加壓器以蒸汽或壓縮空氣為動力,無泵無電機,自動運行,只需按下電源開關即可,無需人員看守。

2、疏水自動加壓器可在多種條件下把0℃~170℃的凝結水加壓送回鍋爐房或再利用,大幅度提高回水率和充分利用二次蒸汽。

3、疏水自動加壓器排出的凝結水為壓力滿流,無二次蒸汽。凝水管管徑比汽水混合狀流動的余壓水管管徑小50%,節約管材,減少管道的大氣腐蝕。

4、疏水自動加壓器體積小,重量輕,可分散或集中設置于墻邊、地坑中,土建工程量小,構造簡單,安裝便易。

5、疏水自動加壓器運行中無噪聲,無振動、性能穩定可靠,維護量小。
