產品概述:

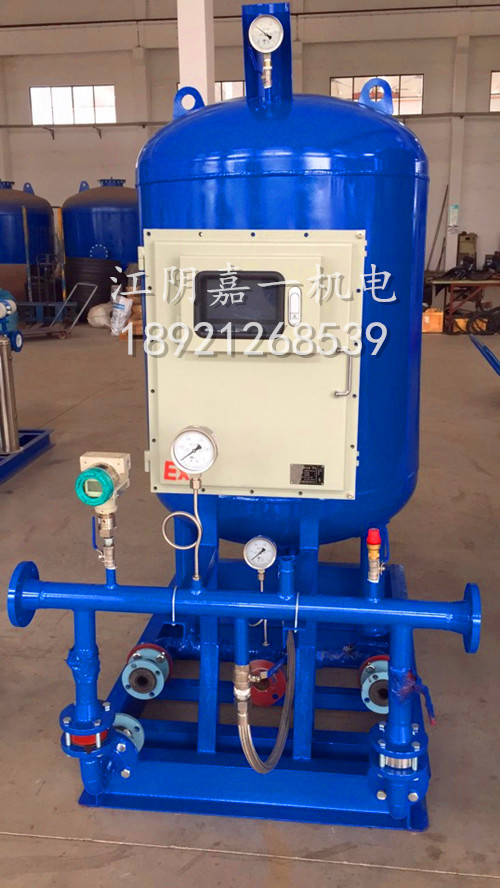

DY系列定壓補水裝置由囊式壓力罐、水泵、控制箱、底架、壓力感應裝置、管道閥門等組合而成,是一種兼有升壓、調節、儲水、供水等多種功能的常用供水設備。
用途:
●用于生產、消防、生活系統加壓供水,一般稱之為囊式自動給水裝置。
●用于采暖、空調系統中作為穩壓膨脹補水設備使用,一般稱為囊式落地式膨脹水箱。
工作原理:
定壓補水裝置設備采用系統靜壓作為膨脹水箱內的設計初始壓力水頭,采用保證系統內熱水不汽化的壓力作為膨脹水箱內動行終端壓力水頭。初始運行時首先啟動補水泵向系統及氣壓罐內的水室中充水,系統充滿后多余的水被擠進膠囊內。因為水的不可壓縮性,隨著水量的不斷增加,水室的體積也不斷的擴大而壓縮氣室,罐內的壓力也不斷的升高。當壓力達到設計壓力時,通過壓力控制器使補水泵關閉。當系統內的水受熱膨脹使系統壓力升高超過設計壓力時,多余的水通過安全閥排至補水箱循環使用,當系統中的水由于泄露或溫度下降而體積縮小,系統壓力降低時,膠囊中的水被不斷壓入管網補充系統的壓降損失,當系統壓力至設計允許的最低壓力時,通過壓力控制器使補水泵重新啟動向管網及氣壓罐內補水,如此周而復始。
功能與用途
全自動反沖洗排污過濾器適用于各種供水系統、工藝水系統及工業冷卻水系統，特別是24小時連續運行的不停機系統，可以濾去水中的各種機械雜質，確保系統設備的安全可靠運行。是進口過濾器的理想替代產品，各項指標完全達到進口產品的同等水平。
設備結構與工作原理

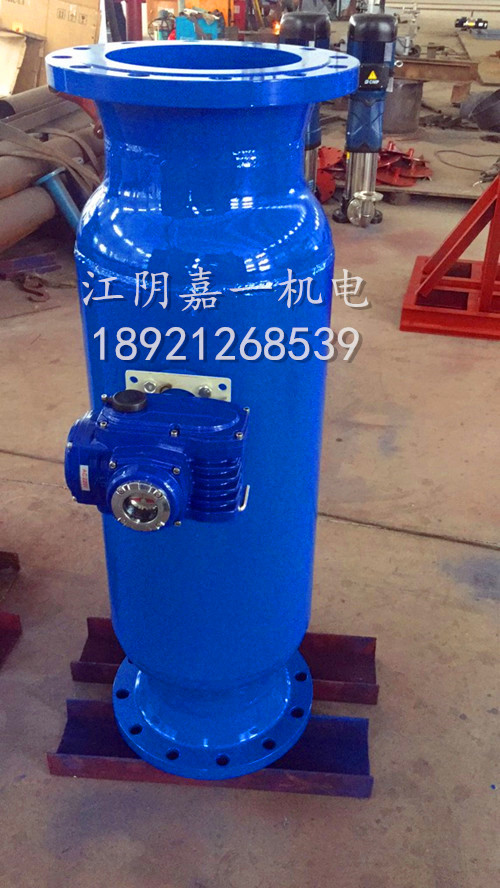

自動排污過濾器主要由優質碳鋼筒體、特殊結構的不銹鋼楔形濾網、電動執行機構及排污裝置所組成。當過濾器工作時，電動執行機構引導蝶閥處于開啟狀態，水流由入口進入過濾器，經過濾網過濾到出口。當過濾器需要排污時，關閉蝶閥，打開電動排污閥，水流經濾網前半段過濾，部分水流由出口流入系統，剩余水流由濾網后半段外側流入內側，經排污口排出，起到反向自動沖洗濾網的作用。這樣整個沖洗過程系統可正常運行，無需停機。
安裝與使用
P型反沖洗排污過濾器宜水平或垂直安裝，當垂直安裝時，水流方向應該是自上向下；安裝時應注意外殼上箭頭方向必須與水流方向一致，正常運行時，水流導向閥處于開啟狀態，當需要排污時，關閉水流導向閥，打開排污閥直至排出水質變清為止，關閉排污閥，開啟水流導向閥，即完成排污過程，設備進入正常運行狀態。
