疏水自動加壓器的結構及工作原理：

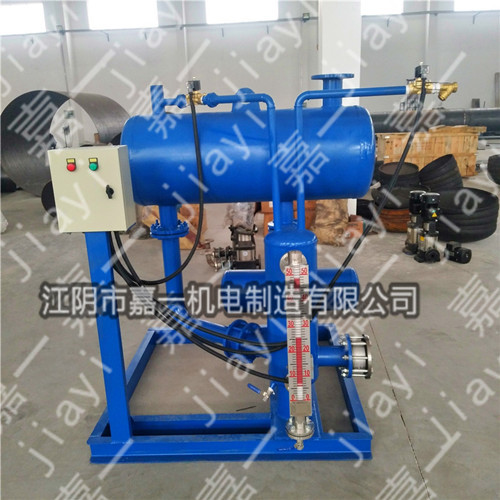

疏水自動加壓器由水室、加壓室、控制管及控制系統組成。

水 室：用于汽水分離和儲存一部分凝結水，并將凝結水輸送給加壓室。

加壓室：當加壓室裝滿凝結水時，在蒸汽或壓縮空氣作用下將其加壓輸出。

控制管：側裝液位控制顯示器。當液位達到控制器高點時，進氣口打開，隨后排氣口關閉，加壓氣體進入加壓室，凝結水通過止回閥受壓排出;當液位達到控制器低點時，進氣口關閉，隨后排氣口打開，加壓氣體被隔斷，同時加壓室內余氣排出，凝結水受重力作用，從水箱通過止回閥進入加壓室。

控制系統：自動控制、自動運行、無人值守。

選用疏水自動加壓器的方法：

1、加壓蒸汽壓力：P1≥P2+ 0.5kgf/cm2。 式中P1為加蒸汽壓力，P2為排出口壓力。佳工作壓力為：2.5~4.0kgf/cm2.

2、排出口壓力：P2=0.1（H+h）+Px kgf/cm2。 式中H為疏水自動加壓器后管道高高度,h為疏水自動加壓器后管道阻力（mH2O）。Px為水箱（回水箱、給水箱、除氧水箱）的壓力（kgf/cm2）。式中h值機由設計決定，也機參考下式計算：

h=1.4RL。式中R為摩阻，L（m）為管長，1.4為局部阻力系數。

依式計算出的P2應小于4kgf/cm2（40米水柱），若P2≥4.0kgf/cm2。

應重新選擇管徑或者設置二級加壓。

3、排水量：Q≥0.80…米2/小時。式中：Q…為用汽設備大凝結水量（米2/小時）。

若單臺不能及時排完用汽設備大凝結水量可多臺并聯使用。
